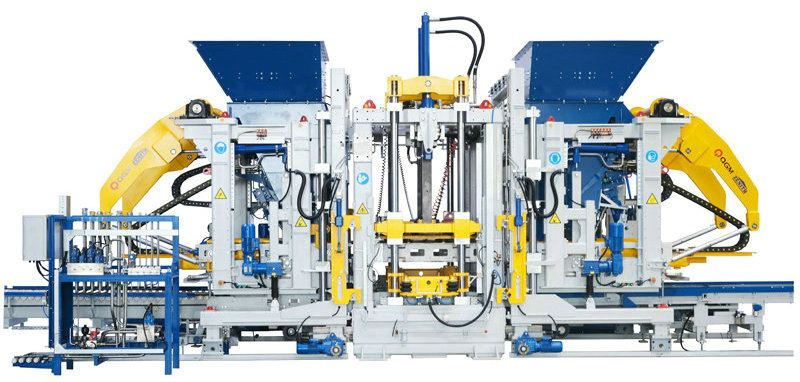

Mesin Blok Konkrit ZN2000C

Mesin Blok Konkrit ZN2000C ialah model yang dibangunkan sendiri. Ia dicirikan oleh tahap kecerdasan dan automasi yang tinggi, dan menggunakan sepenuhnya teknologi canggih berteknologi tinggi seperti pendigitalan dan sistem maklumat, yang digunakan secara meluas dalam pembinaan bandar baharu dan bandar span.

ciri-ciri:

Meja getaran dwi, ​​lapan motor servo (pilihan) Peralatan atas

Pemasangan modular untuk penyelenggaraan yang lebih mudah Lebih pelbagai jenis bata yang dihasilkan

Kapasiti lebih tinggi, produktiviti lebih tinggi

Saiz palet 1400x1400/1300mm

Kawasan membentuk 1320x1350/1250mm

Ketinggian produk 40-500mm

Bilangan blok Batu bata berongga: 18 blok/acuan (390x190x190mm)

Bata standard: 105 blok/acuan (240x115x53mm)

Bata jalan: 66 blok/acuan (200x100x60mm)

Saiz peralatan Anggaran. 10,000

lebih kurang 4,700

lebih kurang 3,400

Sistem getaran Daya pengujaan maksimum jadual getaran: 200/kN

Daya pengujaan maksimum kepala tekan: 40/kN

Parameter elektrik Jumlah kuasa (rujukan): 231/kW

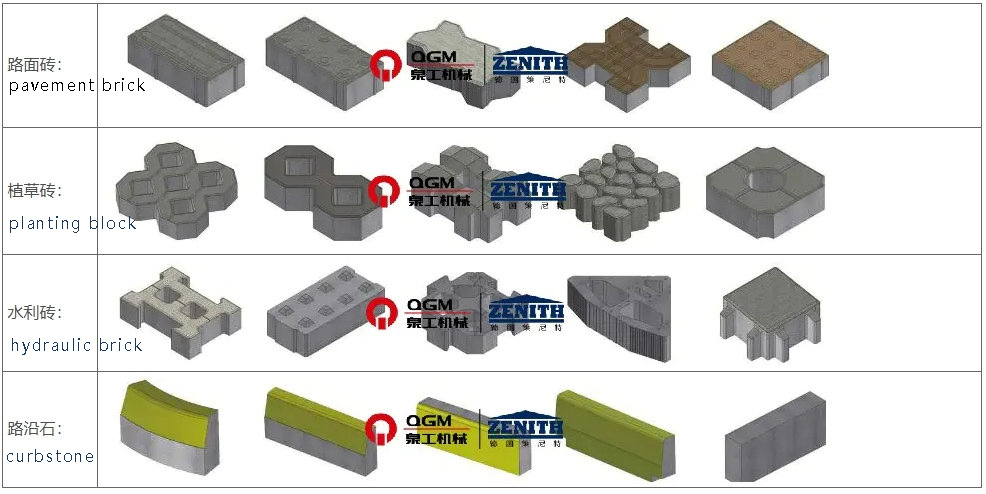

Gambarajah skematik sampel bata yang dihasilkan oleh peralatan

Kelebihan Teknikal

1. Reka bentuk bingkai berkualiti tinggi versi Jerman

Bingkai kerangka utama mengguna pakai struktur rangka dikimpal berkekuatan tinggi yang direka oleh teknologi Zenit yang dipatenkan, yang dikimpal oleh keluli bahagian khas yang disesuaikan, dengan reka bentuk yang munasabah, kimpalan yang sekata dan cantik, dan keseluruhan bingkai menjalani rawatan getaran penuaan untuk memastikan bingkai yang berkualiti tinggi dan kestabilan tinggi. Proses reka bentuk struktur termaju menjadikan kerangka utama boleh dikembangkan, dan fungsi pembukaan dan penutup acuan sisi, fungsi pengekstrakan teras (papan), fungsi implantasi papan polistirena, dan lain-lain boleh ditambah seterusnya.

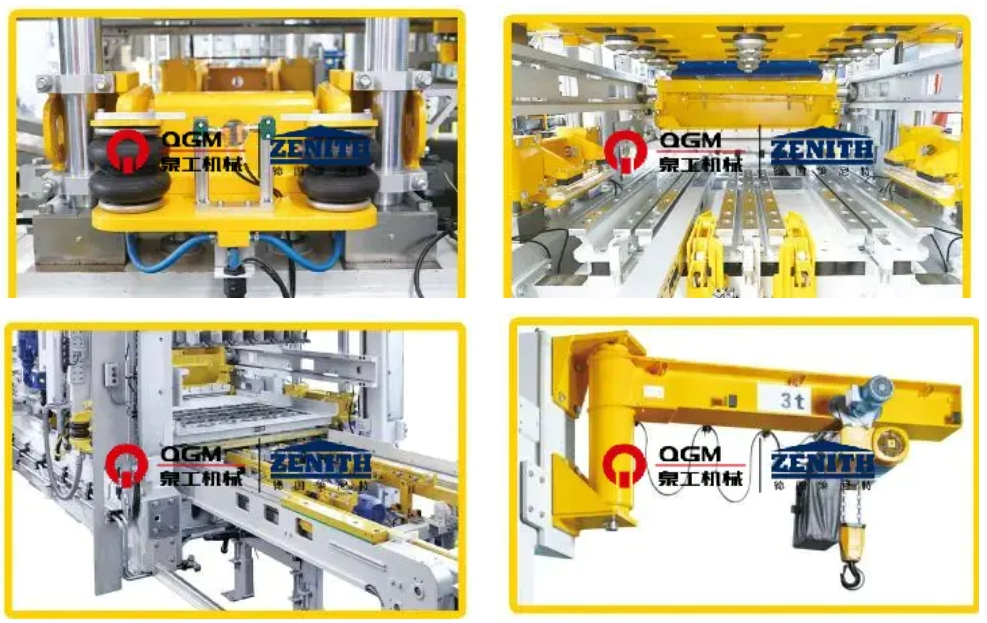

2. Sistem perubahan acuan cepat automatik

Apabila acuan dipindahkan ke kedudukan hos, sistem pengangkatnya menyedari perubahan acuan automatik pada peranti perubahan acuan cepat. Acuan atas dan bawah diapit secara pneumatik secara automatik, yang selamat, cekap, mudah dikendalikan dan mudah diselenggara. Ia terutamanya termasuk:

Peranti pengapit acuan pneumatik: Ia terutamanya terdiri daripada pendakap acuan dan batang pengapit pneumatik pada kedua-dua belah pihak, yang membantu dalam pengapitan dan penetapan acuan dan redaman apabila mesin hos menjalankan pra-getaran dan getaran utama, untuk mencapai kesan getaran terbaik dan memanjangkan hayat perkhidmatan acuan.

Peranti pengunci inden pneumatik: inden dibetulkan oleh peranti pengapit dengan beg udara, yang boleh menggantikan indentor dengan mudah dan cepat, memendekkan masa penggantian dan pemasangan acuan, dan memastikan dok tepat bingkai acuan bawah dan inden atas.

Peranti Penyisipan Acuan Elektrik: Peranti pemasangan acuan digunakan untuk memasang acuan ke dalam mesin utama dan untuk memberi makan dan mengeluarkan acuan dari mesin melalui pendakap acuan elektrik, yang boleh digunakan untuk kebanyakan acuan di pasaran, dan kurungan acuan khas boleh digunakan untuk acuan khas.

Peranti Menukar Acuan: Dipasang pada bingkai mesin utama, ia digunakan untuk mengangkat dan memuatkan acuan apabila menukar acuan, dilengkapi dengan angkat rantai elektrik dan peranti berjalan elektrik.

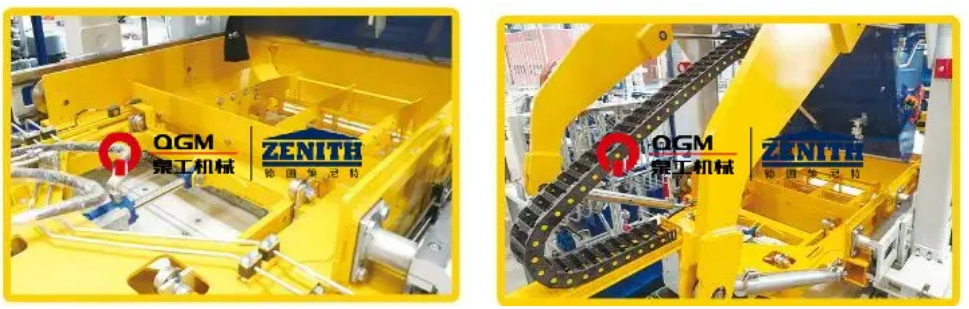

3. Sistem fabrikasi

4. Sistem getaran servo "Ultra-dinamik":

Teknologi getaran servo "Ultra-dinamik" ialah sejenis sistem getaran boleh suai diri berkecekapan tinggi yang direka khas untuk mesin bata; motor servo boleh membuat tindak balas terpantas dalam masa tindak balas terpendek, merealisasikan prestasi getaran tertinggi, mengurangkan jumlah simen yang digunakan dan memendekkan kitaran pengeluaran, menghasilkan produk konkrit padat tinggi; sistem getaran boleh menyesuaikan diri secara fleksibel dengan keperluan produk konkrit yang berbeza. Motor servo boleh membuat tindak balas terpantas dalam masa tindak balas terpendek untuk merealisasikan prestasi getaran tertinggi, yang boleh mengurangkan jumlah simen, memendekkan kitaran pengeluaran, dan menghasilkan produk konkrit yang sangat padat; sistem getaran boleh disesuaikan secara fleksibel kepada keperluan pengeluaran produk konkrit yang berbeza.

8 unit getaran dengan keseimbangan mekanikal ditetapkan secara individu oleh 8 pemacu servo;

8 motor servo, dipasang secara individu pada rasuk pengasingan getaran luaran sokongan motor;

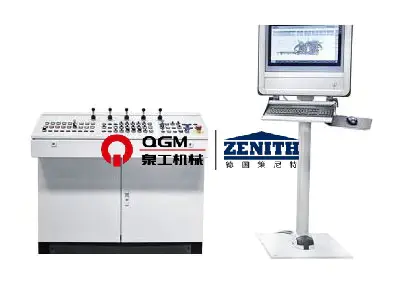

5. Sistem kawalan servo yang tepat

Melalui maklum balas isyarat, kawal fasa dan kelajuan getaran, kawalan gerakan disegerakkan, siap sedia berkelajuan tinggi, boleh diselesaikan dalam tempoh masa yang singkat penyingkiran getaran dan getaran, untuk membantu memendekkan kitaran acuan, dan kesan brek yang lebih baik. Melalui kedudukan dan kelajuan gelung tertutup berganda, mengawal daya pengujaan hanya bertindak dalam arah menegak, memaksimumkan daya pengujaan yang berkesan, dan pada masa yang sama mengelakkan kerosakan daya pengujaan mendatar pada mesin, memanjangkan hayat perkhidmatan peralatan, dan dapat membuat tetapan yang berbeza untuk keperluan produk yang berbeza, dan menghasilkan produk berkualiti tinggi.

Kepala akhbar, kerangka acuan, kereta agregat dan kereta kain dikawal oleh injap arah berkadar dengan maklum balas kili, yang mempunyai masa tindak balas yang cepat; mod kawalan gelung tertutup penderia anjakan/pengekod-PLC-silinder berarah berkadar diguna pakai, yang menjadikan kawalan lebih tepat, dan tindakan silinder lebih cepat dan lebih stabil; stesen hidraulik menggunakan pam omboh berubah-ubah, yang tidak mengeluarkan minyak tekanan dan memunggah pam apabila sistem hidraulik mencapai tekanan yang ditetapkan untuk mengurangkan penggunaan tenaga; stesen hidraulik menggunakan bekalan minyak tambahan penumpuk, yang mengurangkan penggunaan tenaga; dan stesen hidraulik menggunakan bekalan minyak tambahan penumpuk, yang mengurangkan penggunaan tenaga dan mengurangkan penggunaan tenaga. Stesen hidraulik menggunakan bekalan minyak tambahan penumpuk, yang boleh digunakan untuk pelbagai tindakan pada masa yang sama, dan tekanan sistem hidraulik adalah stabil; sistem hidraulik mempunyai penderia tekanan, yang boleh dipaparkan pada panel operasi untuk tontonan mudah; sistem hidraulik mempunyai penderia suhu, penyejuk dan pemanas, yang boleh mengawal suhu minyak dengan berkesan, supaya minyak hidraulik mempunyai prestasi yang baik.

6. Sistem hidraulik
